Z19
Быстросъёмный соединительный узел
125 кгМасса пользователя
W2Влагостойкость
Быстросъёмная система со сменными ответными частями. Тип верхнего соединения выбирают при заказе ответной части: Q05-P — пирамида «папа», Q05-R — гнездо «мама». Ответные части заказываются отдельно.
Инструкция по эксплуатацииPDF · Z19 ↗Добавить в заявку через кабинет →
Варианты исполнения
| SKU | Исполнение |
|---|---|
| Z19-Ss | Сталь |
| Z19-Ti | Титан |
Титановое исполнение — купальное. Ответные части Q05-P и Q05-R — в разделе «Запчасти».
Совместимость / функции
Q05-P — пирамида «папа»; Q05-R — гнездо «мама».
Комплект поставки
Быстросъёмный узел. Ответная часть заказывается отдельно.
Технические характеристики
| Масса изделия, г | Ss — 423; Ti — 303 |
| Материал | Ss — сталь; Ti — титан |
| Применяемость | Модульные протезы нижних конечностей |
| Соединение 1 | Сменная ответная часть Q05-P / Q05-R |
| Соединение 2 | Гнездо «мама» |
| Гарантия | 12 мес. |
| Срок службы | 3 года |
| Температура эксплуатации | −10…+45 °C, влажн. 20–90 % (без конденсации) |
| Температура хранения | −20…+60 °C, влажн. 20–90 %, без вибраций и ударов |
Описание изделия
Быстросъёмная система со сменными ответными частями. Тип верхнего соединения выбирают при заказе ответной части: Q05-P — пирамида «папа», Q05-R — гнездо «мама». Ответные части заказываются отдельно.
Особенности конструкции

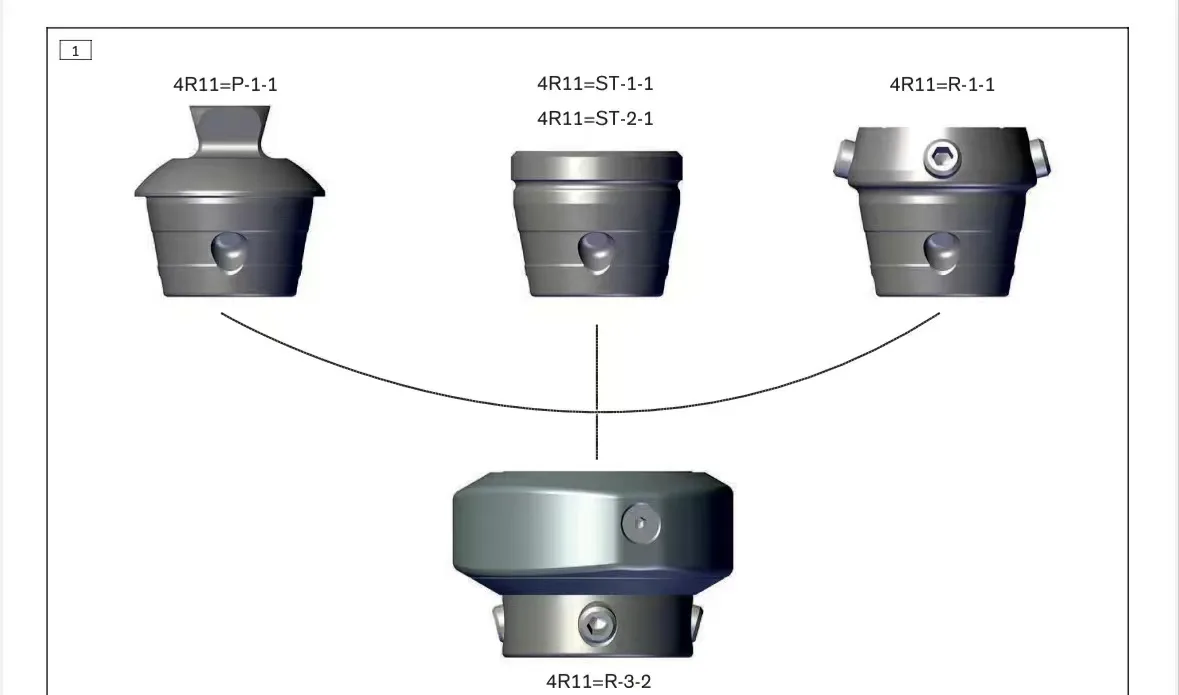

Совместимая ответная часть

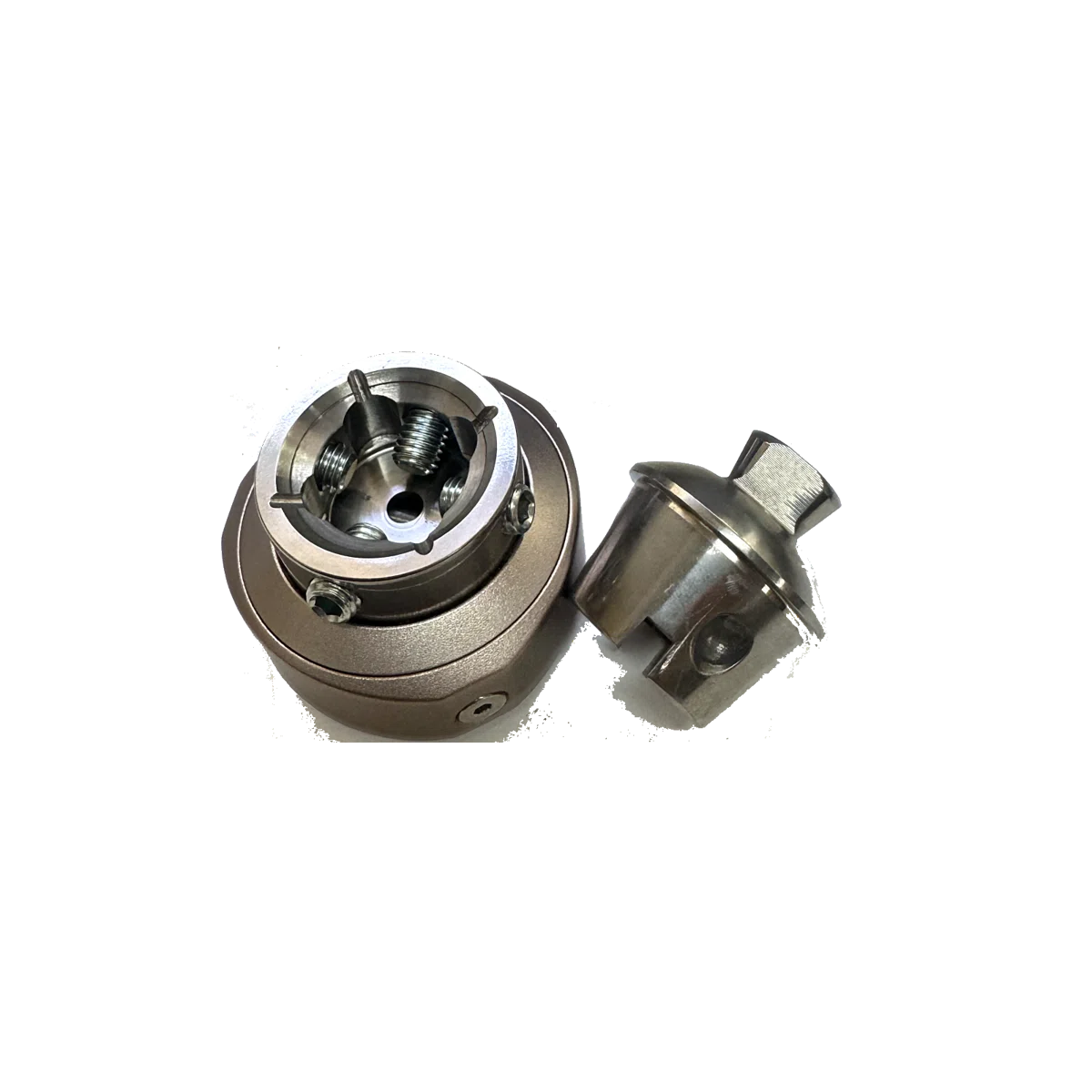

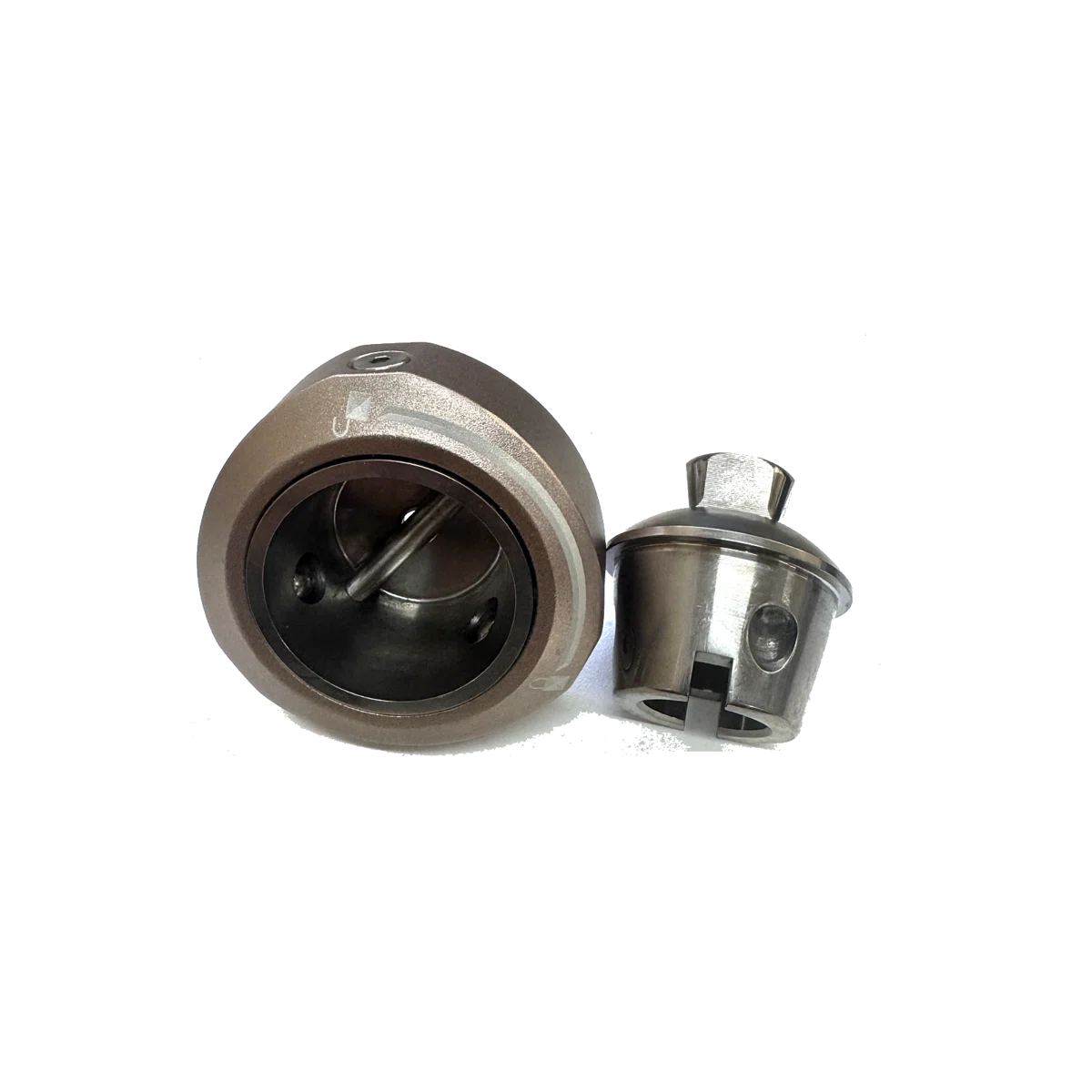

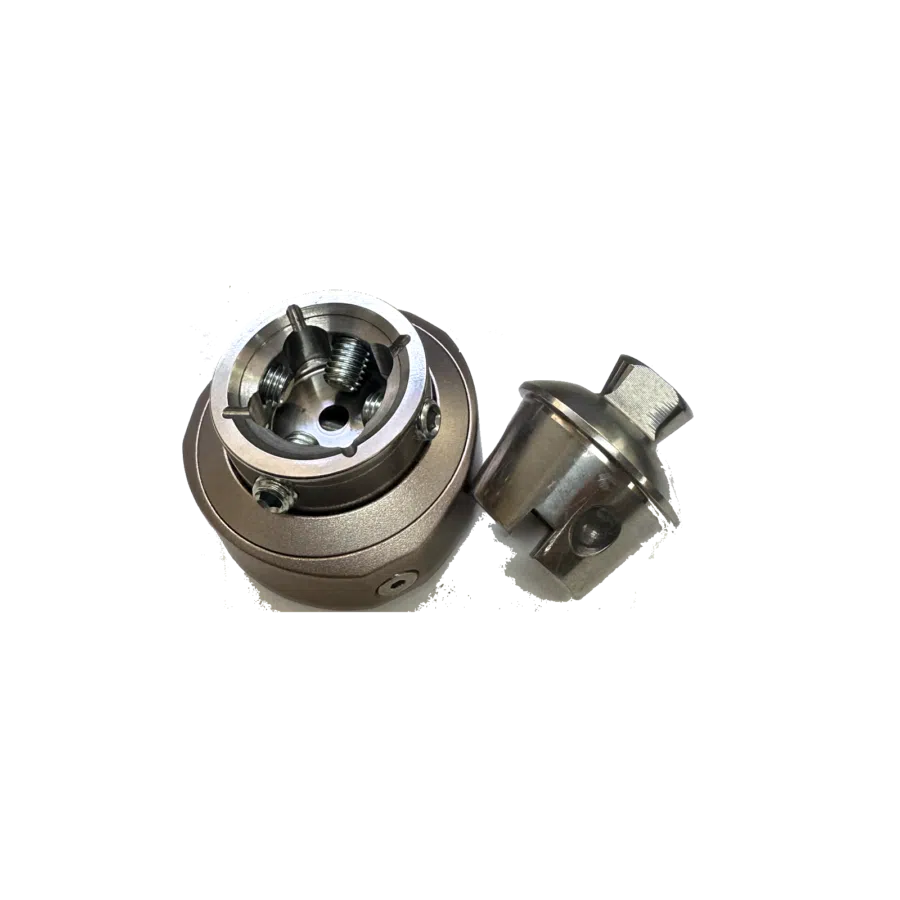

Ракурсы и иллюстрации
Инструкция
Руководство по эксплуатации · Z19 · PDF
